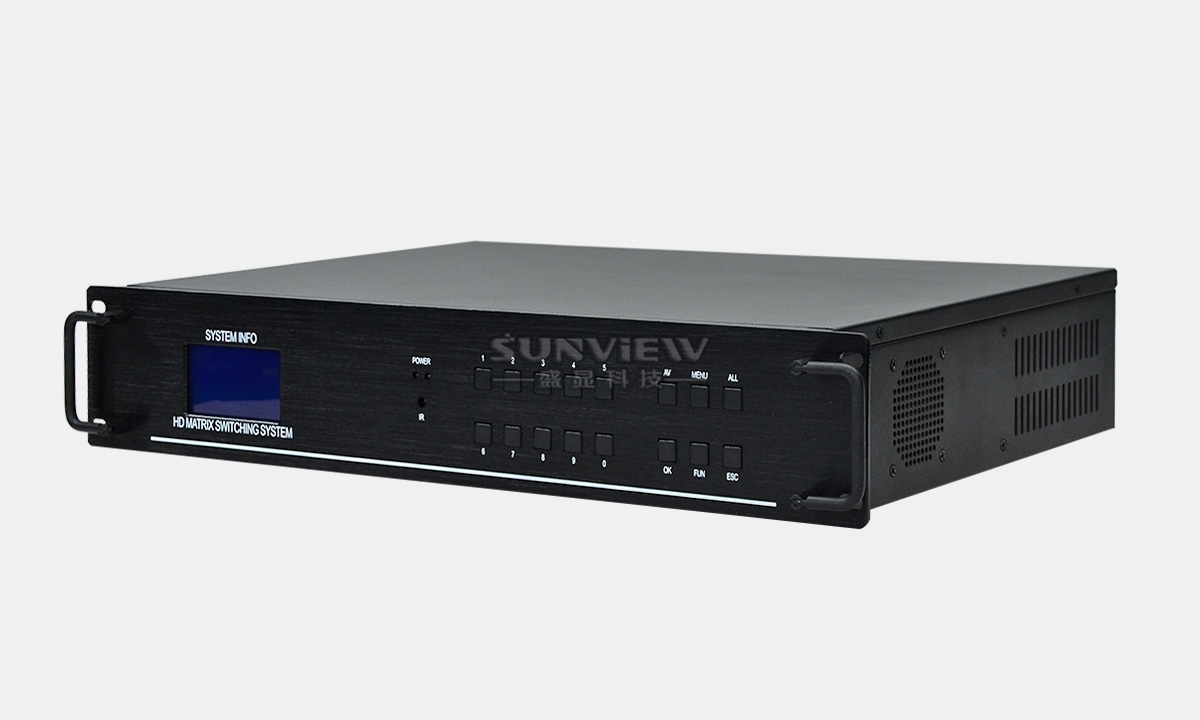

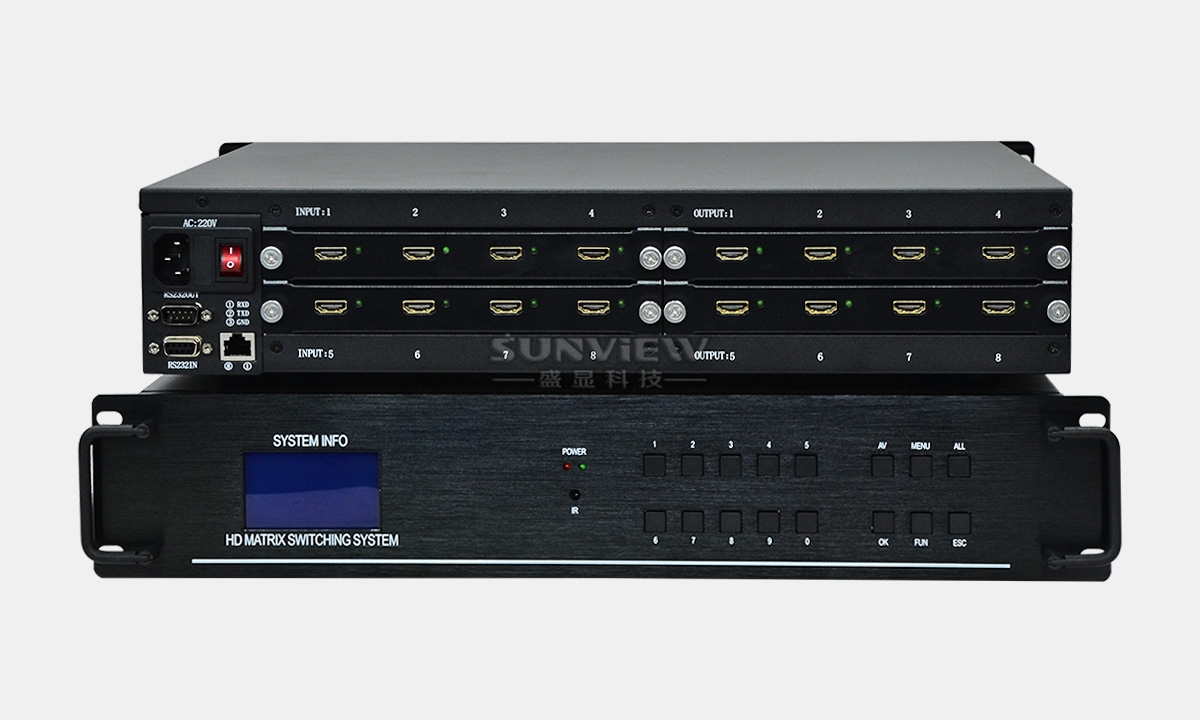

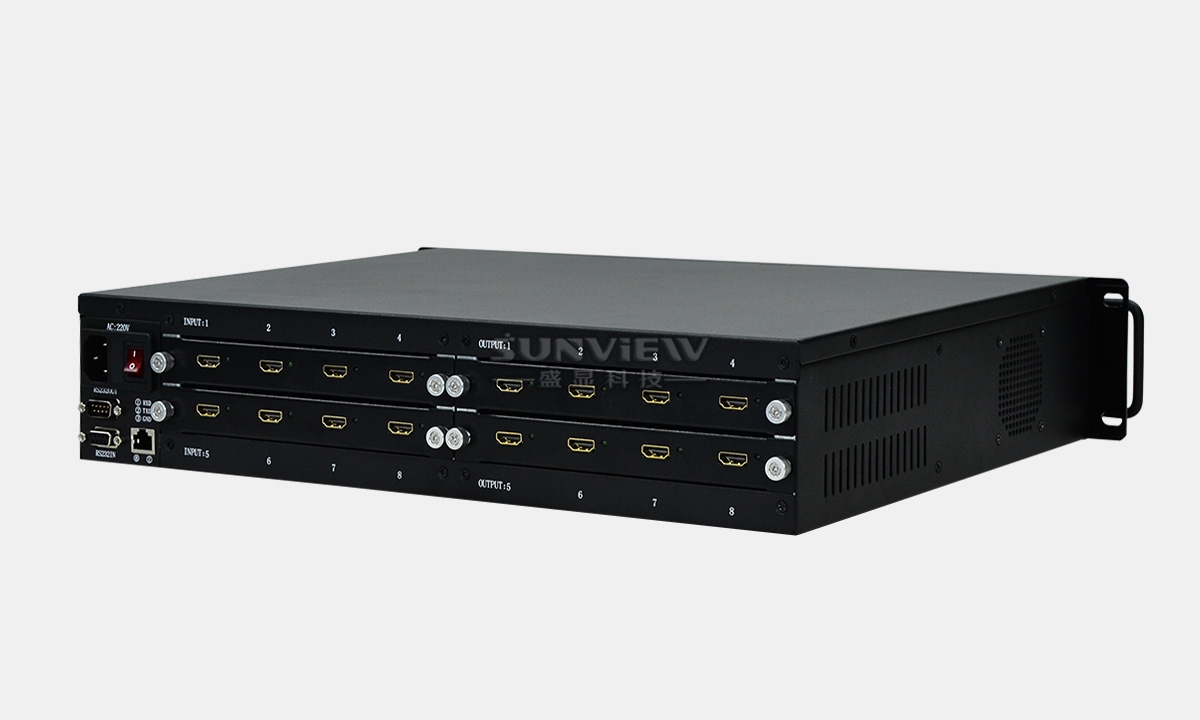

盛显8系列(型号:STH0808K、STH0804K、STH0408K)HDMI矩阵是盛显研发生产的8通道输入输出数字高清矩阵设备,可连接 8、4 个不同的 HDMI 信号输入源, 8 或 4 个不同的 HDMI 接收显示设备。用户可以同一时间使用 8 个接收显示设备选择任意一个不同的信号输入源,8个显示设备可选择相同或不同的输出信号。可远程遥控或预先设置信号源输入顺序等多种控制方式,智能选择默认信号源智能跳过处于关机状态的输入端口。


支持8路HDMI输入

采用8路HDMI信号输入。

支持8 HDMI输出

8路或4路HDMI输出,实现自动增益技术。


模块化的结构设计

模块化结构是电子设备结构设计发展的必然趋势,模块化设计使产品的日常维护、保养以及更新升级变得更加简便。


全数字无压缩技术

矩阵采用全数字无压缩技术,因此能支持任何高分辨率运动、静止图像无失真传输;克服了常规的模拟多信号同时传输时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性不高等缺点。


高速率数字交换核心

高速的工业处理器,让高清、全高清、超清数字图像的交换、处理变得更加轻松与稳定。



掉电保护

所谓断电保护功能,即切换设备在正常工作时可存储的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。



用户自定义方案储存与调用

提供可达9个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理



ESD保护

高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的 浪涌而遭到损坏的风险也在增长,所以ESD保护就显得尤为重要。


多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲。

输入路数

8

输出路数

8

输入板卡(张)

2

输出板卡(张)

2

信号接口

HDMI-D

协议

支持HDCP1.3协议、支持HDMI1.3协议、兼容DVI1.0协议

接口带宽

2.25Gbps(总共6.75Gbps,每种颜色2.25Gbps)

支持分辨率

     HDPC:1920x1200P@60HZ_24Bit   HDTV:1920x1080P@60HZ_36Bit

位时钟抖动

<0.15Tbit

位上升时间

<0.3Tbit(20% - 80%)

位下降时间

<0.3Tbit(20% - 80%)

传输延时

5ns(±1ns)

切换速度

200ns(时间)

信号强度

T.M.D.S +/-0.4Vpp

阻抗

50欧

输入EDID

EDID 现场可擦写

建议输入距离

小于30米,在1920x1080@60hz时,推荐使用认证过的hdmi专用线材

建议输出距离

小于20米,在1920x1080@60hz时,推荐使用认证过的hdmi专用线材

控制种类

串口控制、按键、遥控器

串行控制接口

RS-232,9针公母D型接口

波特率与协议

波特率:9600,数据位:8位,停止位:1,无奇偶校验位

串行控制口定义

2 = TX,3 = RX,5 = GND

电源

100ac - 240ac,50/60hz,国际自适应电源

温度

储存、使用温度:-20°c - 70°c

湿度

储存、使用湿度:10% - 90%

机箱尺寸

2u 标准机箱

产品重量

7.85kg

平均故障间隔时间

30000小时

单位(mm)



A = 482mm

B = 83mm

C = 315mm

D = 440mm
