本驱动板能更好解调出各种输入信号。内含强大的视频处理功能,能输出高质量的画面。提供VGA, DP,DVI,HDMI等接口,支持1080P(VGA,DVI信号)以内的输入,支持3840×2160@60HZ(HDMI,DP信号)以内高清信号输入,输出效果更好并提供逐行的高清晰的视频,可实现任意通道15x15(极清信号支持到10x10拼接)内拼接,该板卡还集成了温控、时钟、LED指示灯。支持多角度的信号旋转处理,可以做不规则拼接、竖屏拼接。


支持4k信号输入

支持4K输入,点4块1920拼接屏(3840x2160)

时候,可以实现点对点显示显示画面无压缩拉

伸,显示效果更清晰逼真

支持DP环通

任意输入信号可以通过DP输出环通到下一块

屏的DP输入口,此功能可以代替分配器及矩

阵(前端信号接入是4k信号,那就取代了4k

分配器和4k矩阵)的部分功能来使用(不再需

要信号分配器)

信号多角度旋转

输入的信号支持90度、180度、270度翻转,翻转效果极佳

支持机器码

支持机器码(地址码),行列地址眼见即所得,

填入控制软件即可,再也不用为计算二进制而

烦恼

支持拨码选择LVDS屏

1366,1920常用屏参(支持8bit和10bit LVDS液晶屏)系统集成,使用时可通过拨码开关设置,装机售后都非常方便,免去烧录程序的麻烦

信号自动检测

当检测到有信号输入时,会自动切换到该信号源

支持点4K屏

ST5810 PLUS 支持4k vby1 60hz液晶屏(可选)

漫游

支持开一路信号(信号可以支持达到4k)进行整屏的漫游、叠加(可选)

支持信号裁剪

支持手机、平板的信号上屏后对画面进行裁剪去黑边操作



支持信号

PC

色彩

24bit



行同步范围

30-80KHZ



场同步范围

50-75HZ


DVI
HDMI
DP

色彩

24bit



行同步范围

30-80KHZ



场同步范围

50-75HZ

接口

输入

VGA x 1

15针D-Sub



DVI x 1

DVI-I



DP x 1

Display Port



HDMI x 2

HDMI-19针


输出

PANEL接口

LVDS 36Pin/2.0金针插座



DP输出

DP环通输出

电    源

输入电源

DC24V/12V/5V


驱频电压

5V/12V


电源操作

正常工作模式,省电工作模式

其    他

OSD语言

中文,英文等多国语言(其他语言可按要求添加)

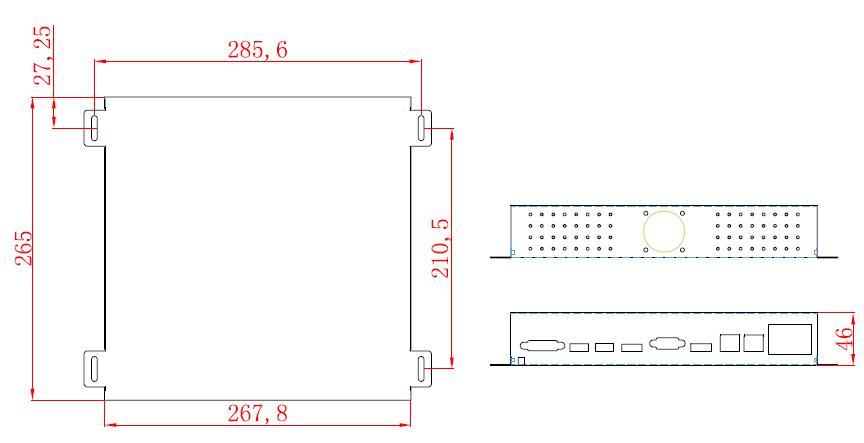

结构
