产品概述

4进9出 LCD外置拼接处理器（龙卷风系列）是新推出的一款使用一体式设计、全新架构、UI设计的超高清视频信号采集与传输，视频图像解析度可达RGB色域中全4:4:4色度取样的多功能拼接处理器。其采用纯硬件FPGA+嵌入式架构，可为客户提供丰富的个性化功能定制。

支持多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种方式的显示功能，支持PC、平板等多种控制方式。

功能特点

▶设备架构

1.FPGA+嵌入式架构，嵌入式系统稳定，可支持7*24小时长时间运行，FPGA为用户提供稳定的图像处理能力；

2.设备采用一体式设计，小巧轻薄，即插即用，可升级、可维护，长宽比符合黄金比例分割，内置电源。

▶基本功能

1.支持HDMI高清信号输入、HDMI高清数字信号输出；

2.支持任意视频信号上墙拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等；

3.单屏开窗数9个，支持整屏图层支持9*N层叠加（N为拼接屏幕数），整台处理器开81窗，所有窗口画面实时无丢帧显示，窗口操作流畅，不卡顿、不闪烁、不黑屏；

4.支持单端口采集1920x1080@60HZ超高清信号；支持单端口输出1920x1080@60HZ超高清信号；

5.回显功能，用户可直接在控制端（电脑或者平板）回显当前的开窗信号，实时监控每路信号是否正常，实现了输入通道的可视化管理；

6.支持端到端低延时;

7.内置FPGA音频解嵌及切换功能，可以将任意一路HDMI音频分离并切换到3.5mm音频输出接口；

8.整机功耗低至35W，实现绿色节能环保；

9.支持安卓系统平板/手机APP控制；

10.支持WEB控制，可用于电脑/手机/平板通过WEB浏览器切换预案场景；

11.支持超过1000个以上预案场景保存；

12.可以提前预设多种场景，轻松实现各种场景的任意切换；

13.场景切换延时<30ms，无缝、无卡顿、无蓝屏、无闪屏；

14.支持超高清字幕功能，字幕的字体、颜色、大小、背景颜色、背景透明度都可灵活选择，滚动速度可调节；

15.支持超高清静态底图，更换快捷简单，让大屏底图更绚丽多彩；

16.自主知识产权自适应去隔行、缩放、OSD技术，画面流畅清晰；

17.支持LED屏，输出口分辨率自定义；

18.支持信号源和显示设备有效性检测和状态LED灯显示；

19.设备输出端口同步性时差=0nS（不包含屏幕引入的差异）；

20.支持多用户管理；

21.支持通过升级工具对设备进行在线升级。

▶其它功能

1.支持串口控制大屏开关机；

2.支持二次开发，提供第三方用户控制协议和接口。

▶资质证书

1、具有ISO9001资质认证，提供证明加盖公章；

2、需提供由国家产品质量监督中心出具的国家强制性产品认证实验报告并加盖公章；

3、需提供电子产品质量检测中心出具的检验报告复印件并加盖公章；

4、产品应具有CCC、CE、RoHS、计算机软件著作权认证，并提供相关复印件加盖公章。

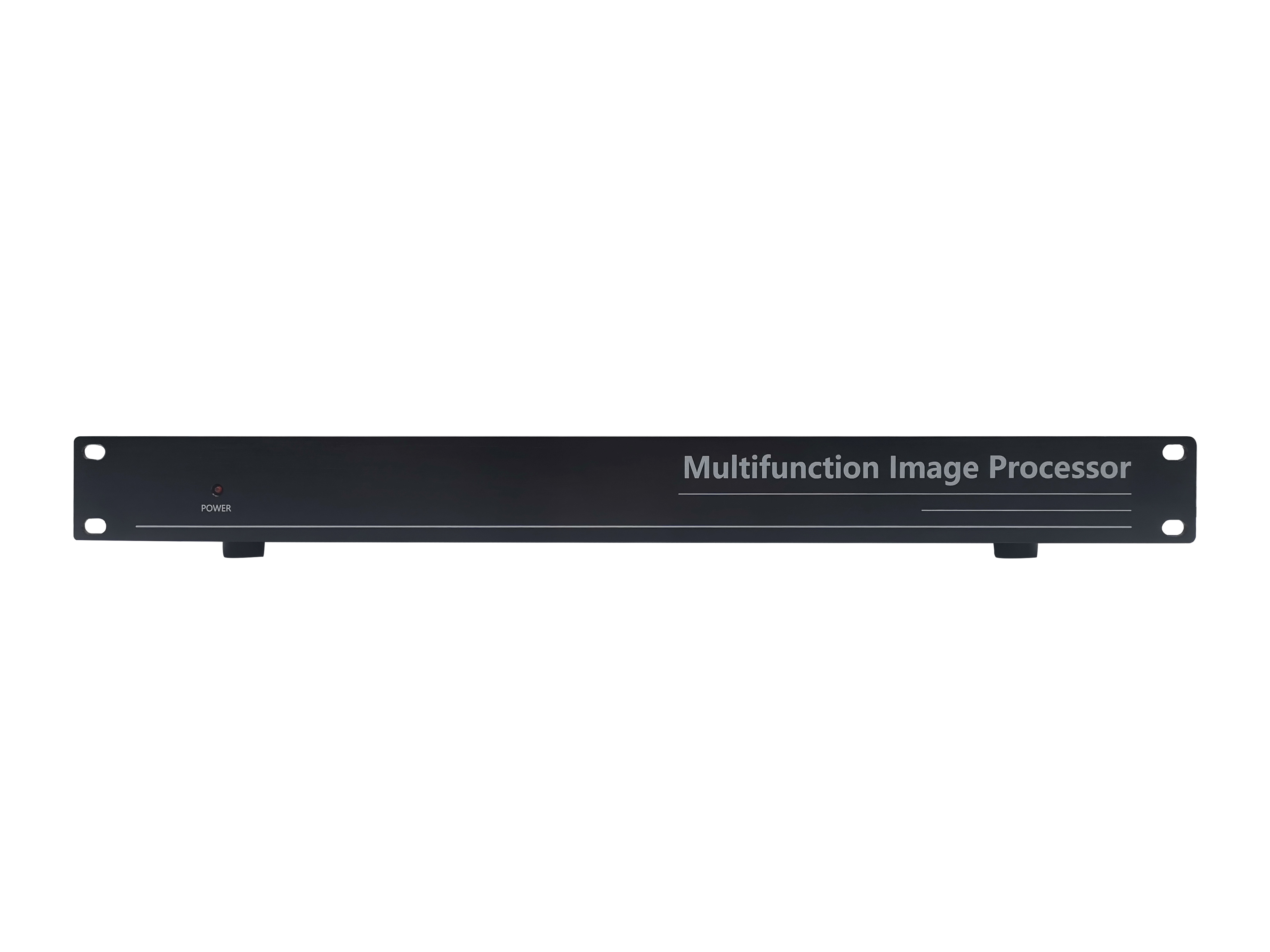

外观

（前面板，端子板）

端口说明

产品尺寸
