产品概述

LCD 外置拼接处理器MISP4100系列是新推出的一款全新架构、UI设计的超高清视频信号采集与传输，视频图像解析度可达RGB色域中全4:4:4色度取样的多功能拼接处理器，其采用纯硬件FPGA+嵌入式架构，可为客户提供丰富的个性化功能定制。

支持多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种方式的显示，以及视频通道可实现无缝切换、预设场景、HDMI随路音频输出、独立立体声音频输出等功能。支持PC、平板等多种控制方式。

功能特点

▶设备架构

1、FPGA+嵌入式架构，嵌入式系统稳定，可支持7*24小时长时间运行，FPGA为用户提供稳定的图像处理能力；

2、设备采用插卡式设计，单卡8路（1080P），集成度高，小巧轻薄，即插即用，可升级、可维护；

3、采用独有的FPGA音视频链路交换技术。

▶基本功能

1、支持HDMI超高清信号输入；支持HDMI超高清数字信号输出；

2、支持单端口采集3840x2160@60H,向下兼容高清信号（4K60输入卡）；

3、支持单端口输出3840x2160@60HZ（4K60输出卡,选配）、3840x2160@30HZ（4K30输出卡，选配）、1920*1080@60HZ（2K输出卡）；

4、支持任意视频信号上墙拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加；

5、单屏开窗数4个，支持整屏图层支持4*N层叠加（N为拼接屏幕数），所有窗口画面实时无丢帧显示，窗口操作流畅，不卡顿、不闪烁、不黑屏；

6、支持端到端低延时：输入到输出延时<20ms；

7、视频通道无缝切换，不卡顿、不闪烁、不黑屏；

8、HDMI输出支持随路音频输出，并可独立控制，可启用音频或者不启用音频；

9、内置FPGA音频解嵌及切换功能，可以将任意一路HDMI音频分离并切换到音频输出接口；

10、支持安卓系统平板/手机APP控制；

11、输入输出均可自定义名称，以便客户轻松识别；

12、可以提前预设多达24个场景，场景名称可自定义；

13、场景切换延时<30ms，无缝、无卡顿、无蓝屏、无闪屏；

14、支持场景轮巡，可自定义轮巡时间间隔；

15、支持信号源和显示设备有效性检测和状态LED灯显示；

16、设备输出端口同步性时差=0nS（不包含屏幕引入的差异）；

17、支持多用户管理；

18、支持通过升级工具对设备进行在线升级；

19、支持超高清字幕功能，字幕的字体、颜色、大小、背景颜色、背景透明度都可灵活选择，滚动速度可调节；

20、支持超高清静态底图，更换快捷简单，让大屏底图更绚丽多彩；

21、支持LED屏，输出分辨率自定义，适应各种LED显示墙应用；

22、支持串口控制大屏开关机；

23、应满足平均无故障时间不小于100000小时；

24、具有ISO9001资质认证，提供证明加盖公章；

25、需提供由国家产品质量监督中心出具的国家强制性产品认证实验报告并加盖公章；

26、需提供电子产品质量检测中心出具的检验报告复印件并加盖公章；

27、产品应具有CCC、CE、RoHS、计算机软件著作权认证，并提供相关复印件加盖公章。

▶其它功能

支持二次开发，提供第三方用户控制协议和接口。

外观

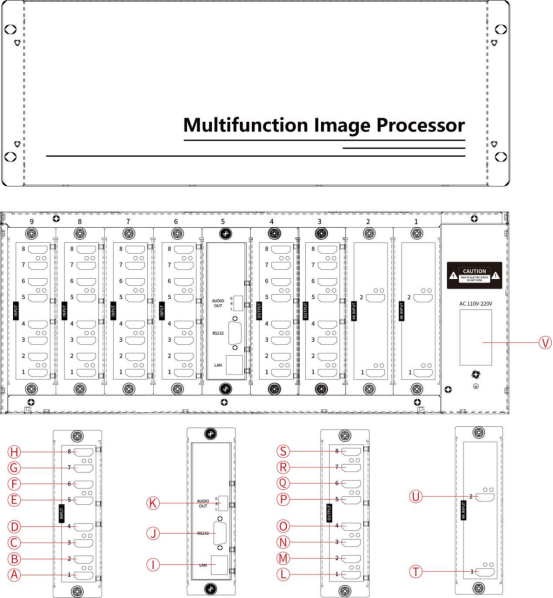

（前面板、端子板）
