产品概述
本驱动板能更好解调出各种输入信号。内含强大的视频处理功能，能输出高质量的画面。支持点LVDS、VBO液晶屏，支持信号90度旋转和DP环通功能，提供VGA，DP，DVI，HDMI等接口，支持1080P(VGA，DVI信号)以内的输入，支持3840×2160＠60HZ(HDMI，DP信号)以内高清信号输入，输出效果更好并提供逐行的高清晰的视频，可实现任意通道15x15（极清信号支持到10x10拼接）内拼接，该板卡还集成了温控、时钟、LED指示灯。
功能特点
Ø支持4K输入，点4块1920拼接屏(3840x2160)时候，可以实现点对点显示画面无压缩拉伸，显示效果更清晰逼真。
Ø支持DP环通，任意输入信号可以通过DP输出环通到下一块屏的DP输入口，此功能可以代替分配器及矩阵（前端信号接入是4k信号，那就取代了4K分配器和4K矩阵）的部分功能来使用（不再需要信号分配器）。
Ø输入的信号支持90度、180度、270度翻转，翻转效果极佳。
Ø 支持机器码（地址码），行列地址眼见即所得，填入控制软件即可，再也不用为计算二进制而烦恼。
Ø1366，1920常用屏参（支持8bit和10bit LVDS液晶屏）系统集成，使用时可通过拨码开关设置，装机售后都非常方便，免去烧录程序的麻烦。
Ø信号自动检测功能，当检测到有信号输入时，会自动切换到该信号源。
Ø支持一路MHL功能，具备MHL功能的手机、平板都可以将画面直接同步到大屏上，并且可以对画面进行裁剪去黑边操作。
Ø支持4k vby1 60hz液晶屏。（可选）
Ø支持OPS内置PC电脑输出。（可选）
Ø支持按键面板按键，遥控，开机指示灯等扩展。（可选）
Ø支持功放输出，接喇叭带来更好音效。（可选）

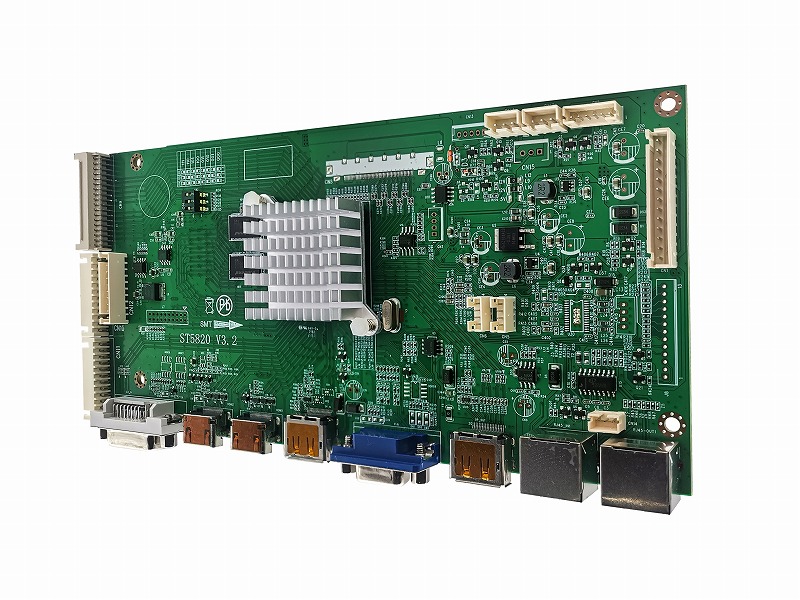

外观
端口说明
|
序号 |
说明 |
序号 |
说明 |
|
A |
V_BY_ONE屏接口 |
M |
VGA 输入 |
|
B |
风扇接口1 |
N |
DP 输入 |
|
C |
风扇接口2 |
O |
HDMI 1 |
|
D |
背光控制接口 |
P |
HDMI 2 |
|
E |
主板供电接口 |
Q |
DVI 输入 |
|
F |
功放输出（喇叭）（可选） |
R |
背光供电接口 |
|
G |
面板按键与扩展遥控
及开关指示灯（可选） |
S |
背光供电接口 |
|
H |
RS232输出接口 |
T |
LVDS输出接口 |
|
I |
RS232输入接口 |
U |
24V背光桥接 |
|
J |
Line in输入 |
V |
内置OPS输入接口 |
|
K |
音频输出 |
W |
高清屏拨码选择
（三星110，LG101) |
|
L |
DP 输出 |
|
|
|
ST5820 4K竖屏环通拼接板卡 |
||||
|
支持信号 |
PC |
色彩 |
24bit |
|
|
行同步范围 |
30-80KHZ |
|||
|
场同步范围 |
50-75HZ |
|||
|
DVI
HDMI
DP
OPS |
色彩 |
24bit |
||
|
行同步范围 |
30-80KHZ |
|||
|
场同步范围 |
50-75HZ |
|||
|
接口 |
输入 |
VGA x 1 |
15针D-Sub |
|
|
DVI x 1 |
||||
|
DP x 1 |
Display Port |
|||
|
HDMI x 2 |
HDMI-19针 |
|||
|
OPS |
双排10针插针 |
|||
|
输出 |
PANEL LVDS接口 |
LVDS 36Pin/2.0金针插座 |
||
|
DP输出 |
DP环通输出 |
|||
|
PANEL V-BY-ONE接口（可选） |
51PIN VBO座 |
|||
|
电源 |
输入电源 |
DC24V/12V |
||
|
驱频电压 |
5V/12V |
|||
|
电源操作 |
正常工作模式，省电工作模式 |
|||
|
尺寸 |
长×宽 |
222mm×107mm |
||
|
其他 |
OSD语言 |
中文，英文等多国语言（其他语言可按要求添加） |
||
产品图片及信息仅供参考，盛显有可能对上述内容进行改进，提供准确、全面的信息，但不对信息中可能出现的错误或遗漏承担责任，请以销售实物为准，如你未能在本网站找到想要的型号及产品，请咨询我们客服人员，可量身为您定制开发产品，也可为OEM渠道商提供中性包装产品及服务。
