产品概述
本驱动板能更好解调出各种输入信号。内含强大的视频处理功能，能输出高质量的画面。提供DP、HDMI、OPS（内接）等接口，支持4K（OPS信号)以内的输入，支持3840×2160＠60HZ(HDMI、DP信号)以内高清信号输入，支持4K60Hz V_BY_ONE接口输出，支持各种大尺寸显示器、监视器的点屏需求，该板卡提供逐行的高清晰的视频，还集成了温控、LED指示灯、按键、遥控、音频输出等便捷功能。
功能特点
Ø支持最大4K60 HDMI，DP输入。
Ø支持OPS输入。
Ø支持输入的信号支持0度、180度、水平镜像，垂直镜像显示。
Ø支持按键+遥控操作。
Ø支持4K VBO屏显示，支持单分区，双分区VBO屏，PWM背光调制。
Ø支持功放音频输出（接喇叭2x10W），支持耳机输出。
Ø支持USB 升级软件维护方便，不支持USB播放媒体文件。
Ø支持温控自动风扇调节、以及温控自动报警功能（可选）。
Ø可支持1路RS232（TTL电平）扩展串口控制，实现串口控制（可选）。
Ø支持通道自动识别功能，无需选择输入信号源即可自动识别，支持无信号自动待机，有信号输入自动唤醒。
Ø支持上电模式选择。

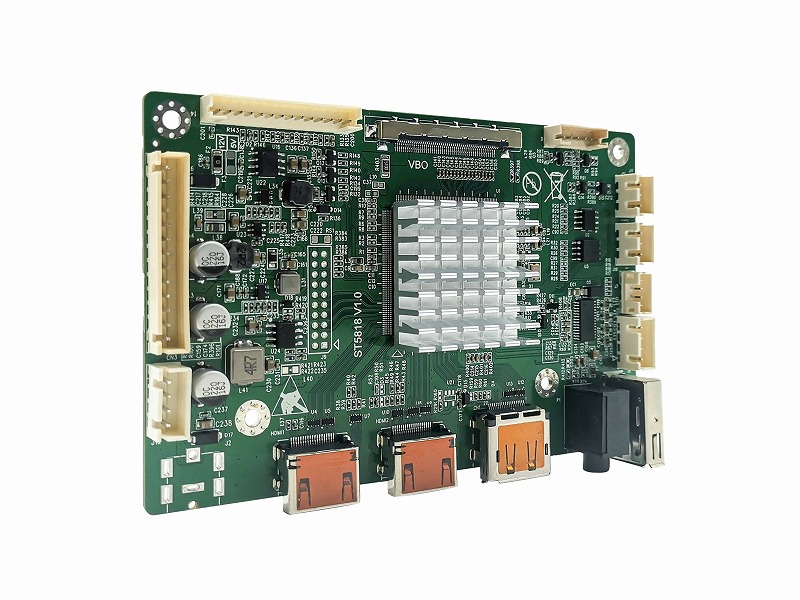

外观
端口说明
|
序号 |
说明 |
序号 |
说明 |
|
A |
按键＋遥控+指示灯接口 |
H |
USB（仅支持升级） |
|
B |
V_BY_ONE屏接口 |
I |
通用4节耳机接口 |
|
C |
背光控制接口 |
J |
DP 输入 |
|
D |
风扇1 |
K |
HDMI 输入 |
|
E |
风扇2 |
L |
HDMI 输入 |
|
F |
UART调试接口 |
M |
主板供电接口 |
|
G |
功放接口（喇叭） |
N |
内置OPS输入接口 |
|
ST5818 4K VBO监视器板卡（大尺寸屏） |
||||
|
支持信号 |
OPS （内置） |
色彩 |
24bit |
|
|
行同步范围 |
30-80KHZ |
|||
|
场同步范围 |
50-75HZ |
|||
|
HDMI DP |
色彩 |
24bit |
||
|
行同步范围 |
30-80KHZ |
|||
|
场同步范围 |
50-75HZ |
|||
|
接口 |
输入 |
OPS x 1 |
20Pin 双排针座 |
|
|
DP x 1 |
Display Port |
|||
|
HDMI x 2 |
HDMI-19针 |
|||
|
USB x 1 |
USB2.0 |
|||
|
输出 |
VBO接口 |
51Pin VBO标准FPC座（LG规格） |
||
|
耳机接口 |
左右声道输出 |
|||
|
喇叭接口 |
2x10W左右声道输出 |
|||
|
电 源 |
输入电源 |
DC24V/12V/5V |
||
|
驱频电压 |
5V/12V |
|||
|
电源操作 |
正常工作模式，省电工作模式 |
|||
|
其 他 |
OSD语言 |
中文，英文，繁体等多国语言(其他语言可定制需求添加) |
||
