产品概述
ST5816是一款全面高性能的拼接屏显示驱动板。内含强大的视频处理功能，能输出高质量的画面。提供VGA（内接），HDMI，DVI等接口，支持1080P(VGA信号)以内的输入，支持3840×2160＠60HZ(HDMI信号)以内高清信号输入，在2x2 HD高清拼接达到点对点效果，达到更好显示效果并支持逐行的高清晰视频流，支持高品质功放及耳机的音频输出。该板卡还集成了温控、LED指示灯、按键、遥控，光控等便捷功能。
功能特点
Ø 支持最大4K60 HDMI 输入。
Ø 支持内置VGA（最大1920x1200@60）输入（乐华排针标准定义），支持DVI(最大3840x2160@30)输入。
Ø 支持输入的信号支持0度、90度、180度、270度，水平镜像，垂直镜像显示。
Ø 支持按键+遥控操作。
Ø 支持三星 LG BOE等高清双LVDS屏幕驱动，最大支持4路双LVDS液晶屏1920x1920方向屏驱动（选配）。支持PWM背光调制。
Ø 支持高品质功放音频输出（支持最大10W高功率喇叭），支持耳机输出。(选配)
Ø 支持USB 升级软件维护方便（USB仅用于软件升级）。
Ø 支持温控自动风扇调节。
Ø 支持AD转换扩展，如光感模块、温控模块等。感应外界环境亮度实现自动调节显示亮度。（选配）
Ø 支持无信号自动待机，有信号输入自动唤醒功能。支持无信号待机时间选择。
Ø 支持上电模式选择。
Ø 支持端口为RJ45的232串口控制，一路输入两路环出串行连接控制。
Ø 支持最大横竖16x16内任意拼接显示，支持竖屏拼接显示。
Ø 支持机器码（地址码），行列地址眼见即所得，填入控制软件即可，再也不用为计算二进制而烦恼。
外观

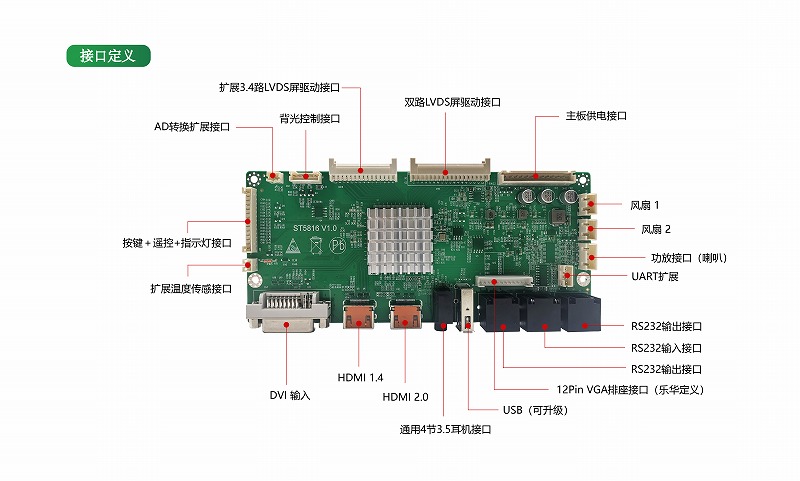

端口说明
序号
说明
序号
说明
A
AD转换扩展接口
K
RS232输入接口
B
背光控制接口
L
RS232输出接口
C
扩展3.4路LVDS屏驱动接口
M
12Pin VGA排座接口（乐华定义）
D
双路LVDS屏驱动接口
N
USB（可升级）
E
主板供电接口
O
通用4节3.5耳机接口
F
风扇1
P
HDMI 2.0
G
风扇2
Q
HDMI 1.4
H
功放接口（喇叭）
R
DVI 输入
I
UART扩展
S
扩展温度传感接口
J
RS232输出接口
T
按键＋遥控+指示灯接口
|
ST5816 4K竖屏拼接板卡 |
||||
|
支持信号 |
PC（内置） |
色彩 |
24bit |
|
|
行同步范围 |
30-80KHZ |
|||
|
场同步范围 |
50-75HZ |
|||
|
HDMI DVI |
色彩 |
24bit |
||
|
行同步范围 |
30-80KHZ |
|||
|
场同步范围 |
50-75HZ |
|||
|
接口 |
输入 |
VGA x 1 |
12Pin 排座（乐华标准定义） |
|
|
DVI x 1 |
DVI - I |
|||
|
HDMI x 2 |
HDMI-19针 |
|||
|
USB x 1 |
软件升级 |
|||
|
输出 |
LVDS接口 |
LVDS 36Pin/2.0金针插座 |
||
|
AUDIO x 1 |
3.5mm耳机座左右声道输出 |
|||
|
电源 |
输入电源 |
DC24V/12V/5V |
||
|
驱频电压 |
5V/12V |
|||
|
电源操作 |
正常工作模式，省电工作模式 |
|||
|
尺寸 |
长×宽 |
170mm×73mm |
||
|
其他 |
OSD语言 |
中文，英文等多国语言(其他语言可定制需求添加) |
||
